關于矩形銅排的載流量，國內中低壓成套廠一直都是各自有各自的算法，因?yàn)樾袠I(yè)內沒有相關的GB或者IEC標準可以參考。

作為一個職場新人，如何去理解銅排的載流量呢？

一、配四設計手冊中的銅排載流量

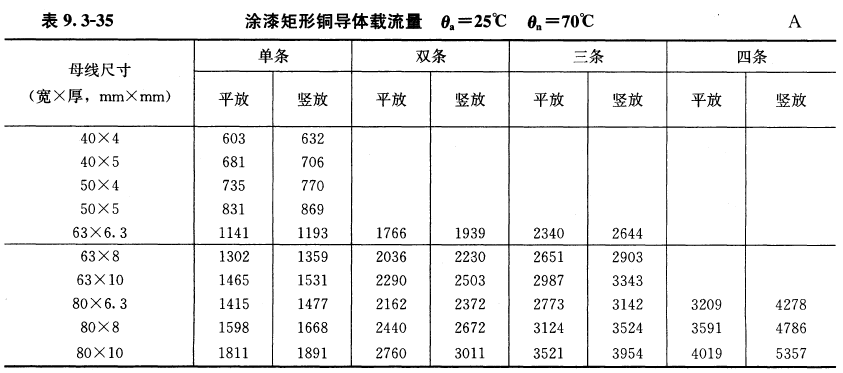

設計院工程師在繪制低壓成套一次系統圖時，主母線的規格和載流量經常會參照《工業與民用配電設計手冊》第四版（簡稱配四）第9章的表9.3-35 ，如下表。

比如，單根涂漆矩形銅排100*10，在環境溫度25℃、銅排允許運行溫度70℃時，平放時載流量為2174A，豎放時載流量為2265.A。

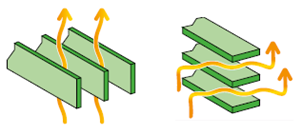

豎放比平放載流量高，是因?yàn)樨Q放時母排散熱更好，如下圖：

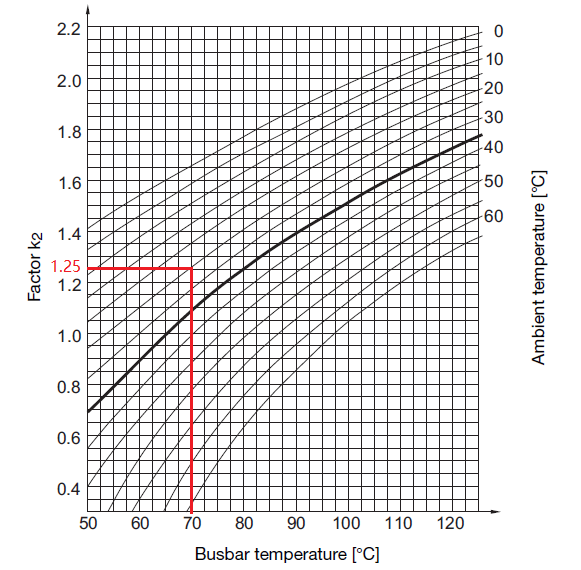

實際上這張表格對低壓成套廠的意義不大，因?yàn)榕渌谋砀?.3-35中銅排載流量是基于：環境溫度25℃，銅排zui高運行溫度是70℃，銅排的溫升是45K。

低壓柜的設計和制造標準是GB/T 7251.1和GB/T 7251.12，在驗證銅排載流量試驗（即溫升試驗）時是基于：環境平均溫度35℃，銅排的zui高運行溫度是105℃，銅排的溫升是70K。

我在之前的文章：低壓電器的端子為何要鍍銀或者鍍錫？中提到，福州大學張冠生教授的《電器學》和GB/T25840-2010 規定電氣設備部件

（特別是接線端子）允許溫升的導則等材料中，關于導體載流量與溫升的關系是：

溫升與電流的p次方成正比，溫升允許值越高，說明導體允許流過的電流越大。

p值取決于導體的表面散熱系數，通常在1.5到2之間，一般取平均值1.76。

低壓柜設計標準GB/T7251.1中的環境溫度是柜外環境溫度，如果要考慮銅排周圍的環境溫度，依據GB∕T 24276-2017

通過計算進行低壓成套開關設備和控制設備溫升驗證的一種方法中的經驗，

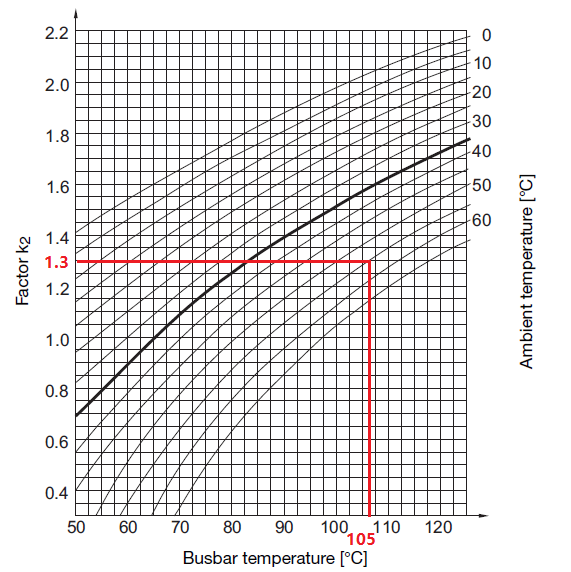

柜內的溫度一般比柜外溫度高20℃，所以低壓柜內溫度一般按55℃考慮，即：低壓柜內銅排周圍環境溫度按55℃考慮。

基于上述分析，我們才說《工業與民用配電手冊》第四版中銅排載流量對于指導低壓柜廠母排選型意義不大，甚至?xí)霈F(xiàn)按配四選型后，銅排規格與低壓柜CCC證書不符的情況。

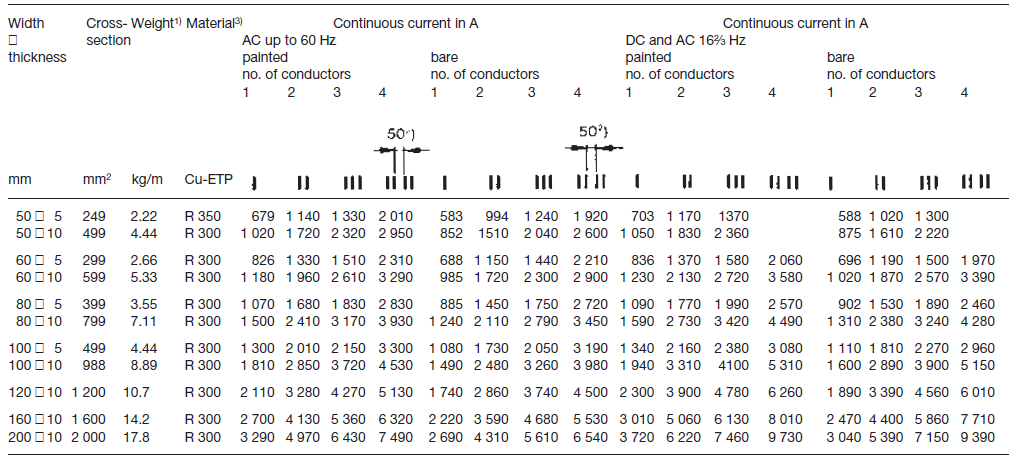

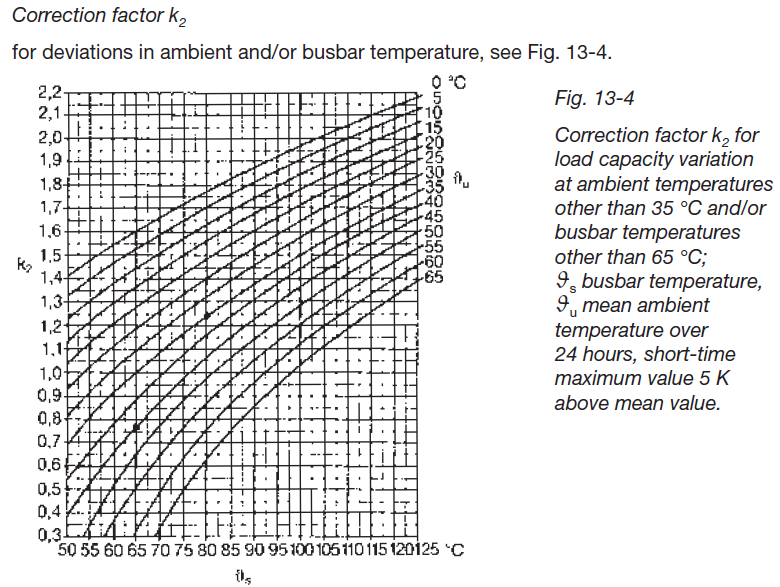

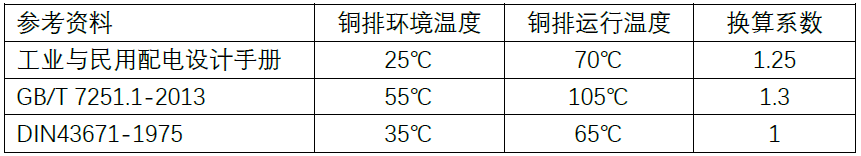

既然GB和IEC沒有權威的相關標準可以指導銅排載流量選型，那么是否有其他標準可以參考呢？其實還是有的，它就是接下來我們要討論的德國標準DIN43671。
